Fixer la pièce et percer: CREA-DRILL vous évite les longues et fastidieuses opérations, qui sont la mesure, le traçage et le pointage.
Les mesures sont réglées manuellement le long des axes X et Y, équipés de graduations (affichage digital sur les 2 axes possible).
Temps d’installation court
Réglage simple – peu de sources d’erreurs
Plus de mesures, traçages, pointages
Ergonomie et précision au poste de travail
Monté sur un châssis mobile, peut être utilisé partout
Butées enfichables pour travaux de séries
Pas besoin de personnel spécialement qualifié
Foret-cloche carbure, Thermo-fluoperçage, Fluotaraud
Le centre de perçage pour PME
Adapté aux matières courantes
Gain de temps de 200% par rapport à la manière traditionnelle et de 75% lors de perçages dans du tube rond
Avec le CREA-DRILL, vous réduisez drastiquement les coûts de fabrication
Maintien des ressources dans votre entreprise
Positionnement des matériaux précis
Plus de lignes de traçages
Economie de temps et précision
Excellent alignement des trous traversant dans un tube
Réglages des cotes
Affichage digital
Butées enfichables
Butée verticale réglable
LxLxH max. des pièces
Poids des pièces
Courses utiles
Capacité de perçage Ø max.
Capacité de perçage Ø max.
Thermo-fluoperçage
Précision de mesure
selon axes X et Y
axe X, en option axe Y
axes X et Y
axe Z
6000 x 320 x 100 mm
250 kg
X = 3000 mm, Y = 200 mm
16 mm avec foret conventionnel
50 mm avec fraises-cloche
M12
selon DIN ISO 2768-1c
Rationalisez le perçage. Chaque employé perce des centaines, voire des milliers de trous par année. Le CREA-DRILL vous permet de réalisé un gain de temps de l’ordre 200%. Gardez et améliorez vos ressources dans votre atelier. L’efficacité est également prouvée lors de séries plus importantes.

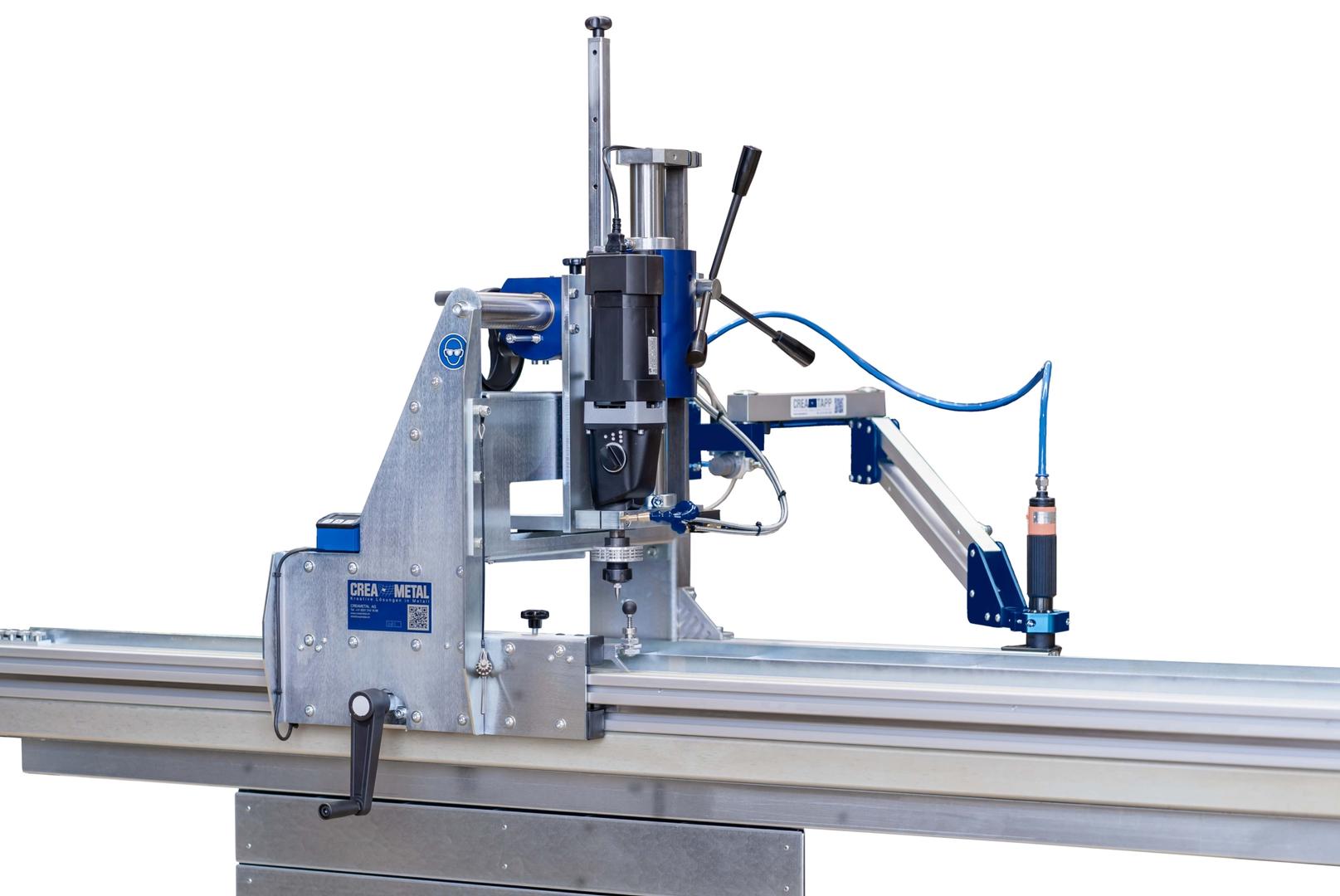

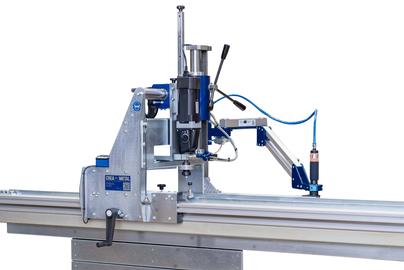

Les axes de perçages sont rapidement reconnus et atteinds avec la tête de perçage mobile. Les mesures sont affichées analogiquement ou digitalement. Les butées réglables permettent une répétabilité infinie de profils de perçage.

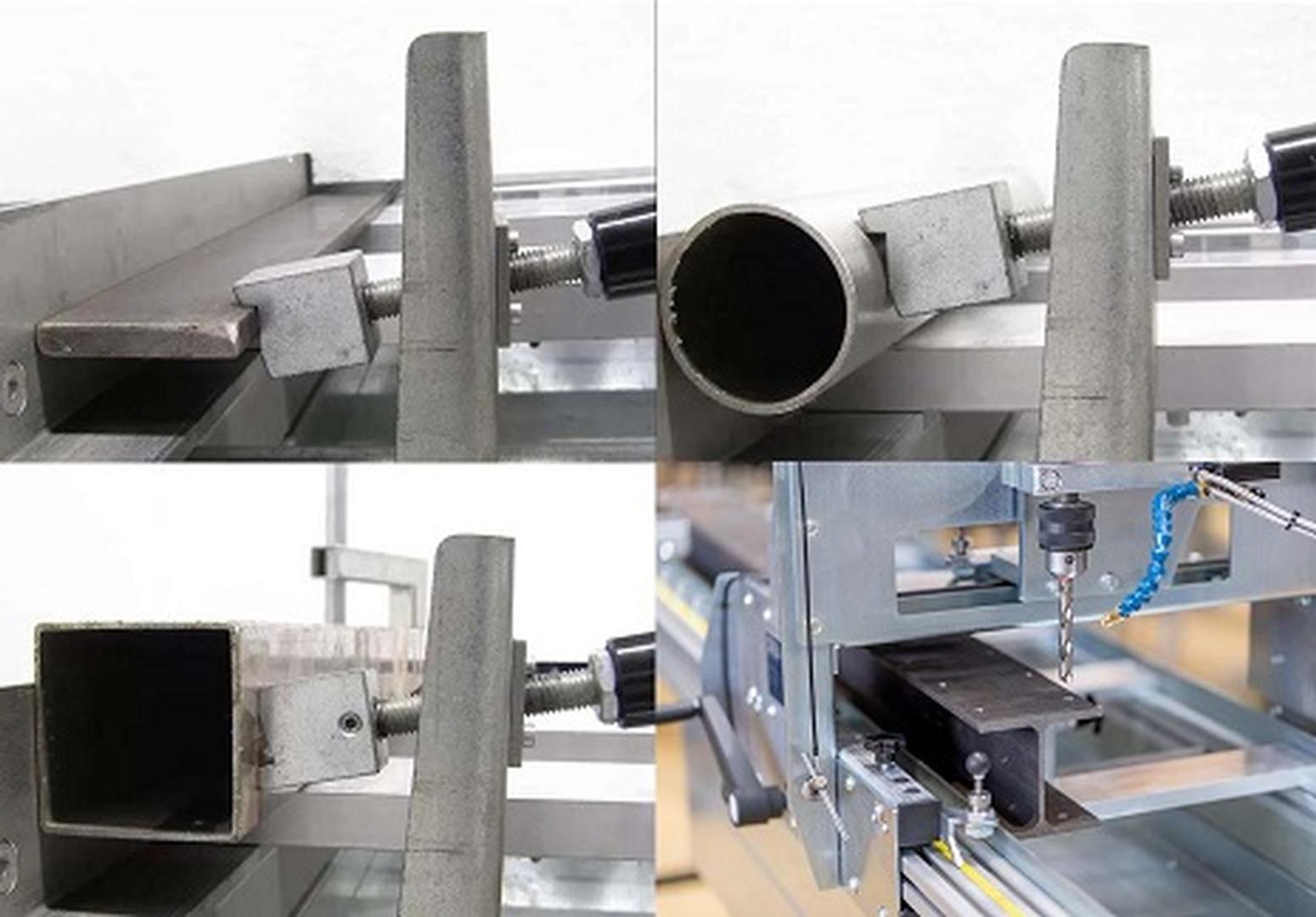

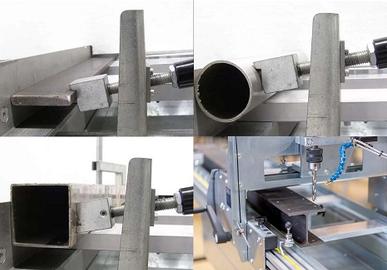

CREA-DRILL permet l’usinage des matières et profils courants. Une série de trous dans un tube rond est parfaitement alignée, les entre-axes sont justes car tous les perçages s’effectuent en un seul serrage de la pièce.

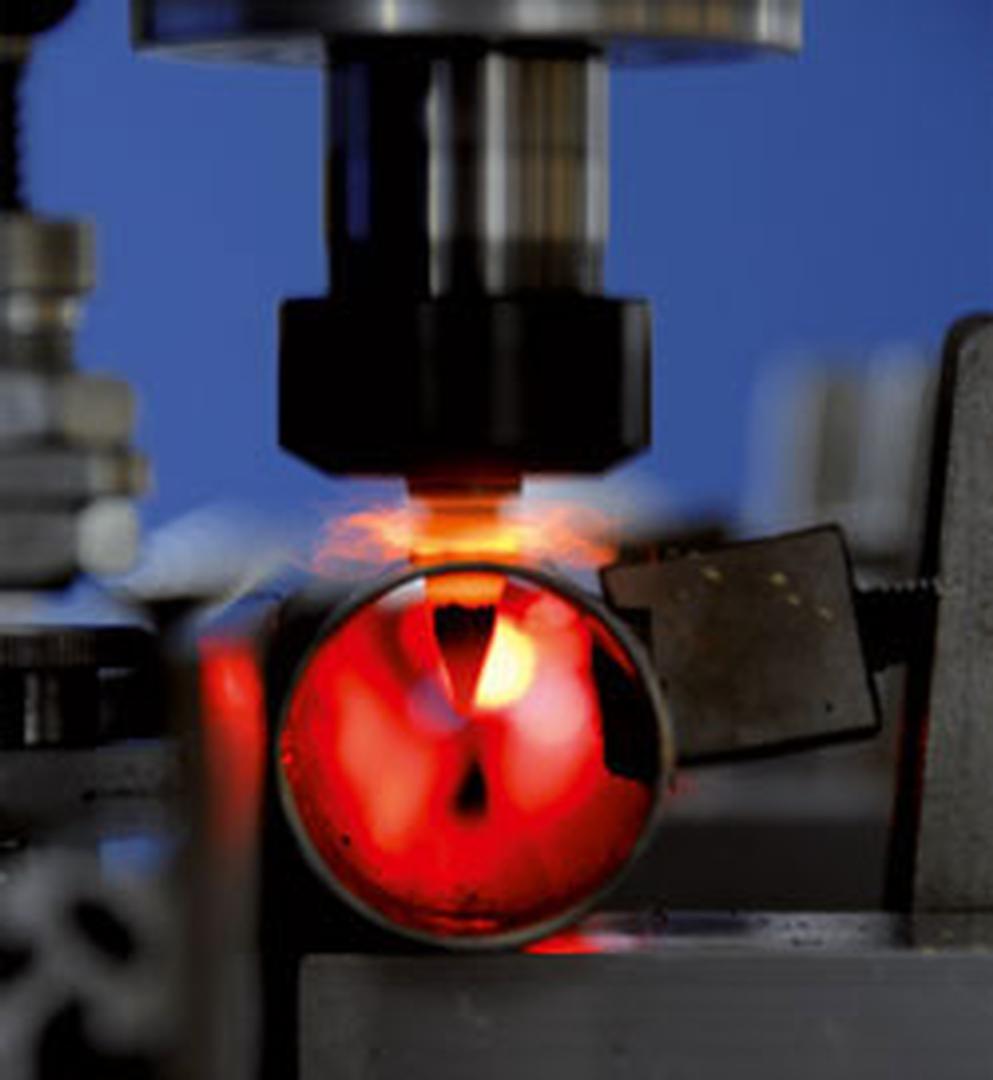

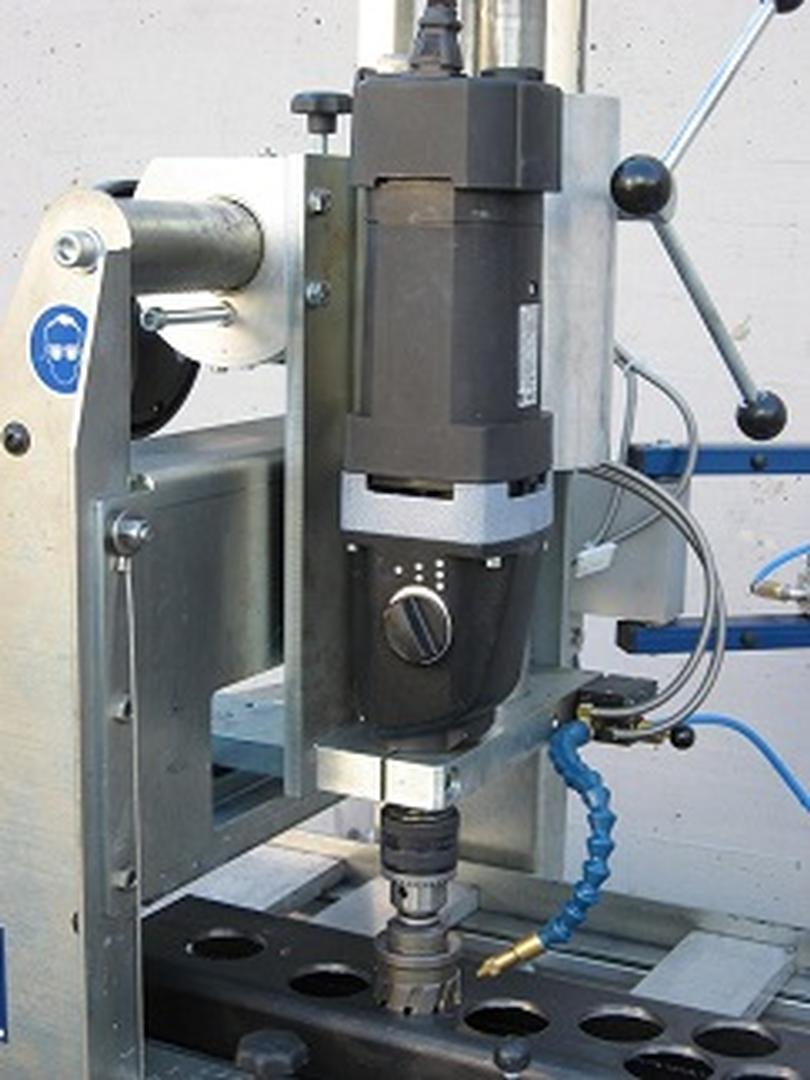

Le moteur de perceuse de 1900 Watt à 3 vitesses et variateur vous permet de nombreuses applications. Il est possible de percer de manière standard, de carotter jusqu'à Ø 50 mm et de former des fluoperçages.

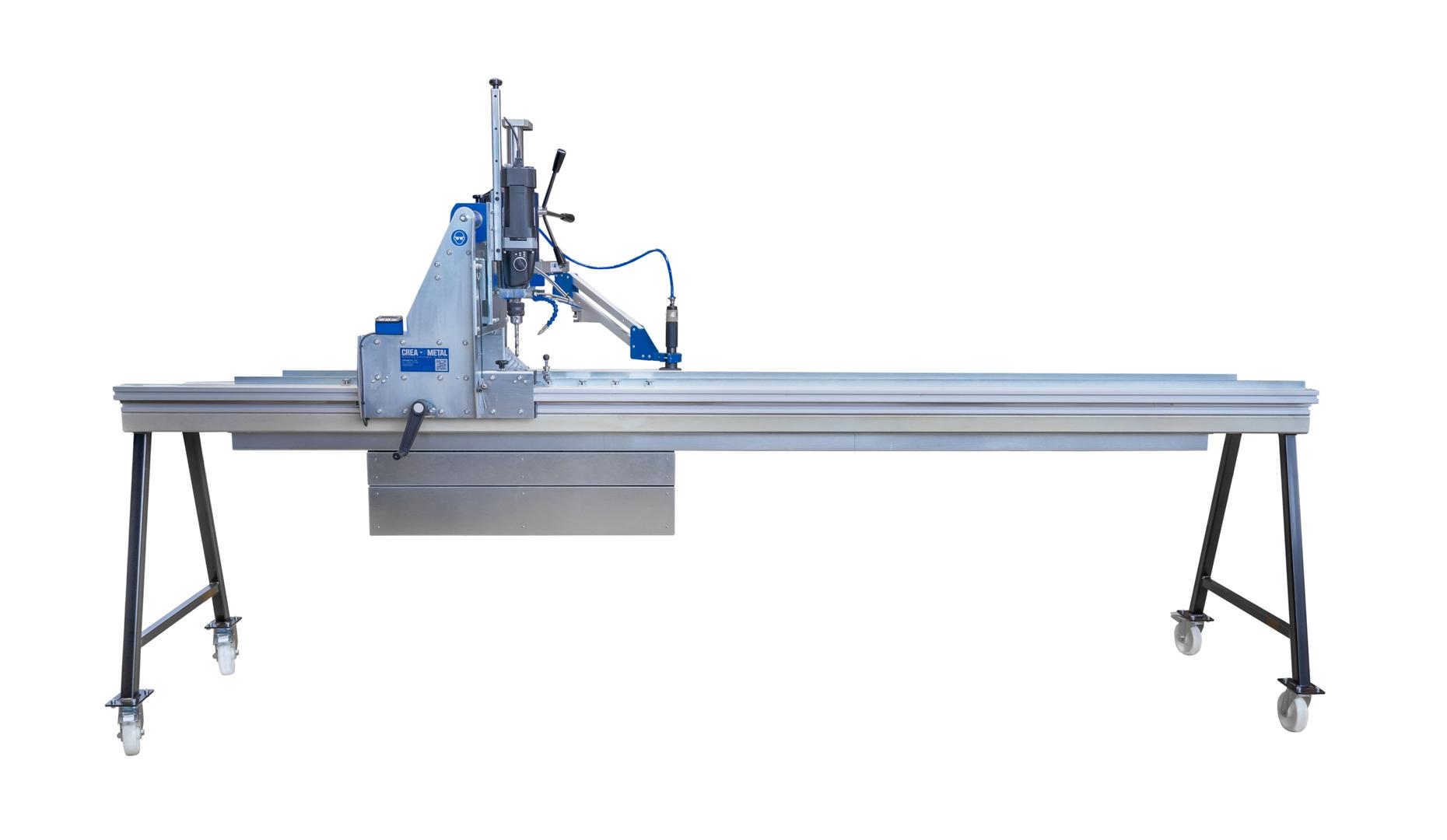

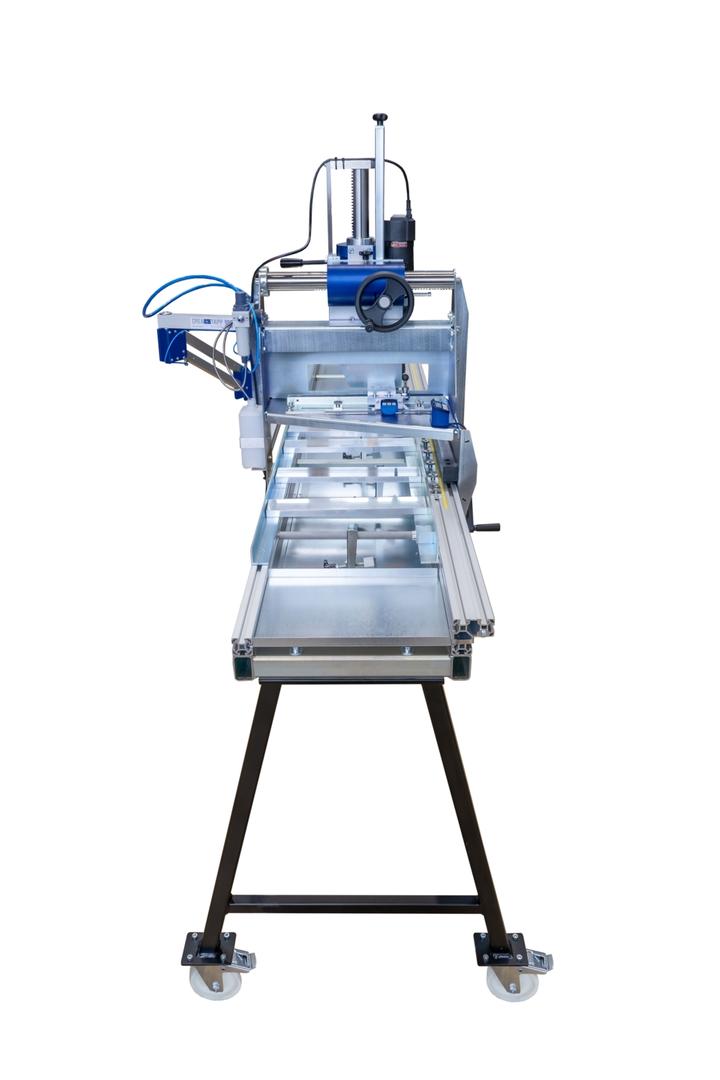

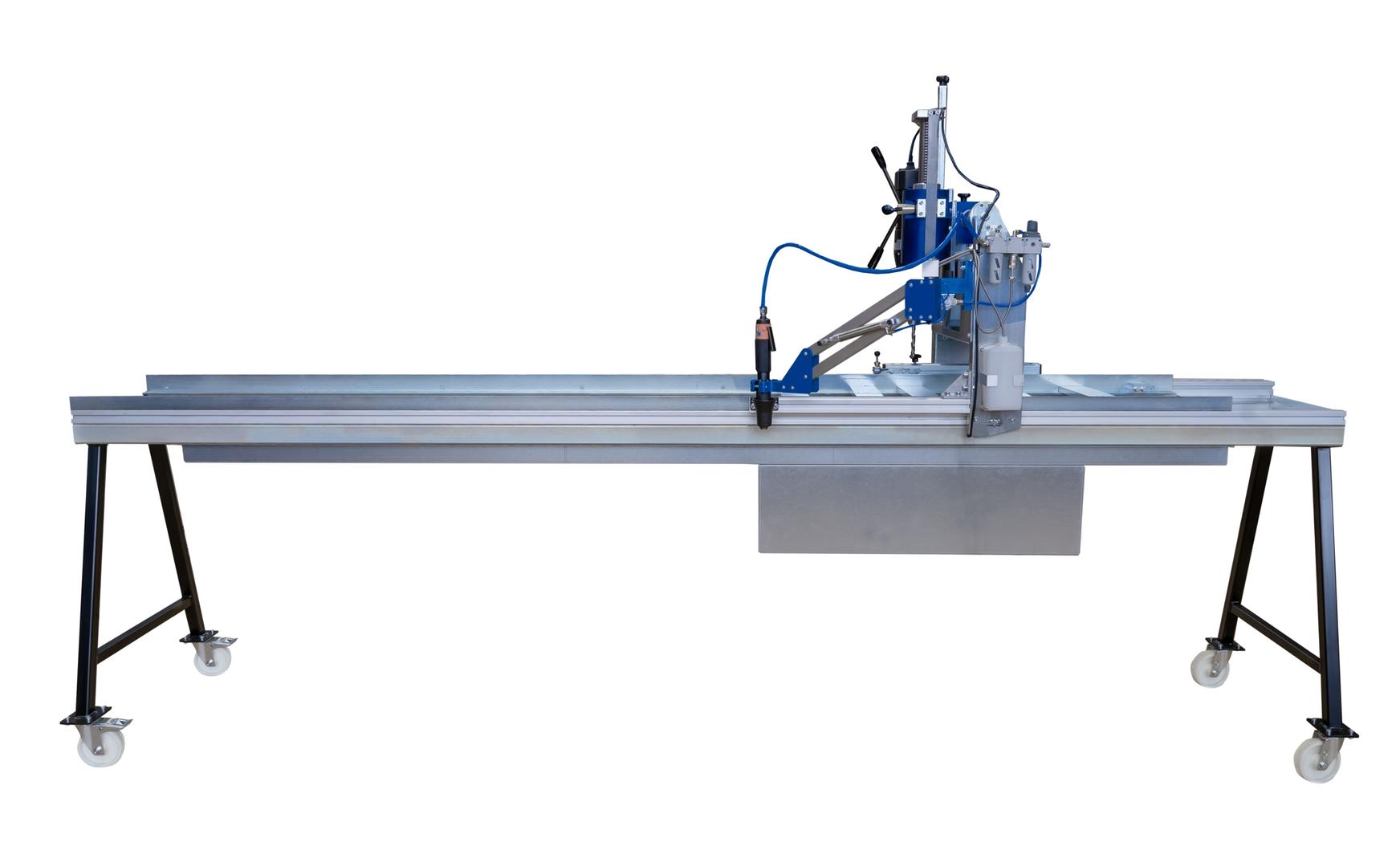

En option nous livrons le CREA-DRILL sur des chevalets à roulettes avec frein. De ce fait vous travaillez où sont entreposé les pièces. Pas de manutentions inutiles. Les pièces ne vont pas vers une perceuse à colonne.
Les trous que vous percez sur une machine à colonne sont tous réalisables sur le CREA-DRILL. Aucune mesure, plus de traçage et pointage. Vérifiez le temps que vous avez mis pour le perçage, et comptez les trous réalisés en une année. L’économie de temps vous persuadera du travail sur le CREA-DRILL.
Nous avons renoncé à un dispositif pneumatique pour des raisons de coûts et d’utilisation. Comme on perce tous les profils possibles sur le CREA-DRILL, on est plus rapide avec le dispositif de serrage manuel. Un dispositif de serrage pneumatique resp. un dispositif de serrage rapide n’est judicieux que si la section du profil est toujours la même, sinon le réglage devient trop laborieux. Veuillez nous contacter.
Par ex. avec une fraise cloche à plaquette HSS raportées ou un fraise cloche HSS. (un adaptateur est nécessaire, veuillez nous contacter)
Oui, il vous suffit de percer sur les trois 1er mètres et ensuite de retourner la barre à 180°. Il est également possible d'installer une butée zéro pivotante, qui permet de laisser "filer" la barre derrière le point zéro.
Comme c'est la tête de perçage se déplace sur le tube et non le tube qui se déplace sous la perceuse, cela offre une précision et un alignement impossible à obtenir avec une perceuse à colonne standard. De plus cela représente un gain de temps de 75%.
Non

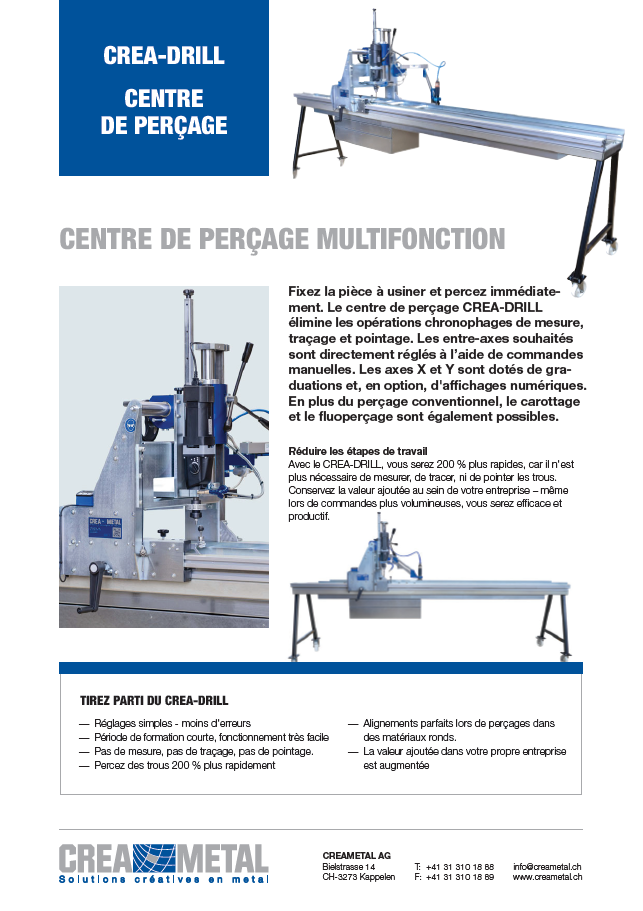

.PNG)
