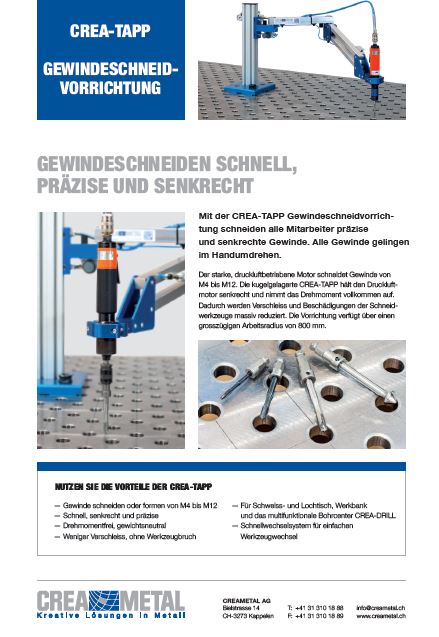

Mit der CREA-TAPP Gewindeschneidvorrichtung schneiden Sie präzise und senkrechte Gewinde. Der starke, druckluftbetriebene Motor schneidet Gewinde von M3 bis M12. Die kugelgelagerte CREA-TAPP hält den Druckluftmotor senkrecht und nimmt das Drehmoment vollkommen auf.
Dadurch werden Verschleiss und Beschädigungen der Schneidwerkzeuge massiv reduziert.
Die Vorrichtung verfügt über einen grosszügigen Arbeitsradius von 800 mm.
Schnellwechselsystem für einfachen und schnellen Werkzeugwechsel
Sehr einfache Bedienung, kurze Einrichtungszeit
Ergonomie und Präzision am Arbeitsplatz, bequemes Arbeiten ohne Ausschuss
Kein Fachpersonal notwendig
Gewinde schneiden oder formen von M3 bis M12
Für Schweiss- resp. Lochtisch, Werkbank und das multifunktionale Bohrcenter CREA-DRILL
Gewindebohrer halten deutlich länger
Weniger Verschleiss, ohne Werkzeugbruch
Wertschöpfung im eigenen Betrieb steigern
Robuster, langlebiger Druckluftmotor
Schnell, senkrecht und präzise
Zeitersparnis und Präzision
Arbeitsradius
800 mm, Hub 450 mm
Druckregler
zum Einstellen der Balance
Standfuss mit Grundplatte für Lochraster
28/16 mm
Druckluft-Gewindeschneidmotor
M3 - M12
Rechts-Links-Lauf
360-720 U/min
Luftbedarf
430 l/min
Wahlweise mit Sechskant-Kupplung oder Schnellkupplung
19 mm (System Bilz Gr.1)
Wartungseinheit
mit Filter/Wasserabscheider und Öler
Mit der CREA-TAPP Gewindeschneidvorrichtung fällt jegliche Anstrengung weg, da die Vorrichtung das gesamte Drehmoment und das Gewicht aufnimmt.
Dank der kugelgelagerten Konstruktion und dem grossen Arbeitsradius von 800 mm lässt sich die CREA-TAPP bequem in die gewünschte Schneidposition schwenken.
Die CREA-TAPP eignet sich für die Montage auf der Werkbank, dem Schweiss- und Lochtisch (System 16/28 mm) sowie auf dem multifunktionalen Bohrcenter CREA-DRILL. Die Montage auf der Werkbank erfolgt mit einem 500 mm hohen Standfuss.
Alternativ kann die CREA-TAPP an einer Säulenbohrmaschine oder an der Wand befestigt werden.
Der starke Druckluftmotor verfügt über Rechts-Linkslauf mit Push-Pull-Steuerung. Gewindeschneiden und -formen ist von M3 bis M12 möglich.
Optional bieten wir Druckluftmotoren mit Tastenumsteuerung bis Gewindegrösse M16 an für Sacklöcher. Die sogenannten „Bilz-Aufnahmen“ verfügen über eine integrierte Rutschkupplung.
Die CREA-TAPP Gewindeschneidvorrichtung überzeugt durch ihre robuste und langlebige Konstruktion. Alle beweglichen Teile sind kugelgelagert.
Die Maschinenaufnahme ist universell. Auch elektrische Gewindeschneidmaschinen oder Bohrmaschinen sind montierbar. Der Hub beträgt 360 mm. Die Balance wird mit dem Druckminderer eingestellt. Die Werkzeuge werden mit einer Schnellwechselkupplung montiert.
Wir bieten optional Druckluftmotoren mit Tastenumsteuerung bis Gewindegrösse M16 an.
Ja, jedoch benötigen Sie einen Druckluftmotor mit speziellen Werkzeugaufnahmen. Die sogenannten „Bilz-Aufnahmen“ verfügen über eine integrierte Rutschkupplung.
Die Druckluftmotoren haben einen Luftverbrauch von ca. 430l/min. Achten Sie darauf, dass die Zuleitungen über entsprechende Querschnitte verfügen.
Das Prinzip ist dasselbe wie bei einer Wasserversorgung: Am Verbraucher ist jeweils von grösseren Durchmessern auf kleinere Durchmesser zu wechseln. Verwenden Sie Leitungen unter 10 mm Innendurchmesser.
Ja, dank dem Druckzylinder können auch andere Motoren Geräte an die CREA-TAPP befestigt werden.
